LABYRINTH SEAL單動氣缸
LCSSA 系列 ー ?20～?100

使用

●概要／使用　　●形式記號／外形尺寸　●?特小 ／使用例　　●使用說明

無摩擦阻力軸承方式
LABYRINTH SEAL 單動形氣缸
LCSSA 系列－ ?20～?100

● 未使用動密封，極為平滑地動作。稍有負載變動就敏感應答。
● 即是長時間平衡停止，活塞部非但無固著現象，繼續與保持與負載微妙的平衡。
● 效率高，供氣壓力基本100％作為推力利用。微低壓也可動作。

※未附屬軸承接縫
使用
氣缸動作形式 LABYRINTH SEAL 單動形氣缸
動作流體 無油分清凈的壓縮空氣（請使用5μm過濾器及除油過濾器）
動作壓力 0.002～0.4MPa
氣缸軟管徑 ?20、?30、?40、?50、?63、?80、?100
標準行程 尺寸表標準ST欄記載
最大行程 300mm （300mm以上希望場合請商談）
LABYRINTH SEAL部 空氣泄漏量(代表值) 30dm3/min (ANR)，?50氣缸供氣壓0.4MPa時
周圍溫度 -10～40℃ （40℃以上高溫使用請商談）
潤滑 絕對不可供油
安裝姿勢，動作角度 僅限上下方向，如需垂直±15度以內，動作時同心度：0.05mm以內



形式記號 / 外形尺寸

●概 要／使用　　●形式記號／外形尺寸　●?特長／使用例　　●使用說明

形式記號表示法
LCSSA – CA – 20 – SM – 50
產品名 [1] [2] [4]
[1]
 安裝金屬零件記號
CA
 一山クレビス
CB
 二山クレビス
[2]
 氣缸軟管徑



[4]
 行程



外形尺寸

– mm –
徑
A
B
C
D
E
F
G
H
J
K
L
M
N
P
Q
R
標準ST
?20
20
5
25
M8×1.25
0
11
21
22
8
12
0
0
38
Rc1/8
89
135
50
?30
20
5
25
M10×1.5
0
13
25
26
10
14
0
0
48
Rc1/8
124
174
50
?40
20
5
25
M10×1.5
0
14
27
30
10
16
0
0
59
Rc1/8
136
188
50
?50
20
6
26
M10×1.5
9
33
47
30
10
16
60
7
78
Rc1/4
144
217
64
?63
23
7
30
M12×1.75
10
38
54
35
12
18
70
9
90
Rc1/4
143
227
78
?80
32
8
40
M16×2.0
12
44
64
40
15
22
80
9
100
Rc1/4
115
219
108
?100
40
8
48
M18×1.5
14
50
68
46
18
26
100
12.5
120
Rc1/4
150
266
144



特長／使用例

●概要／使用　　●形 式記號／外形尺寸　●?特長／使用例　　●使 用, , 說明

特長與使用例
●<, /TD> 氣缸軟管與活塞間無接觸LABYRINTH SEAL 采用，可獲比動密封更平滑的動作。
● 無動密封的固著現象，長時間處在中立狀態，負載變動就敏感應答。
● 負載變動先后反應，最合適膠卷纏卷機微妙的緊張控制，繊維機械的糸卷機。
● 電氣式伺服機構，負載減輕用氣缸或保持平衡用最大限發揮出機能。
● LABYRINTH SEAL?部空氣泄漏量が最小而設計。
● 氣缸摩擦損失基本沒有，出力效果可達90%進行設計。
● 為使LABYRINTH SEAL 機能最大限發揮，推薦供氣壓力調整用TACO快速溢流減壓閥：R50 系列。
　?



安裝說明

●概要／使用　　●形 式記號／外形尺寸　●?特長／使用例　　●使 用說明

使用注意
● 必須在使用范圍內使用。
● 頭尾両端進行安裝。安裝一方可能脫落。膠帶纏繞分離已予防，機械排入安裝請充 分注意。
● LABYRINTH SEAL部極為光澤，防止變形精心使用。
◇ 配管?使用
● 配管必須用壓縮空氣清掃后連接。
● 口徑保護封塞配管前請不要卸下。
● 請供給無油分清凈的空氣。有油供氣場合，因油膜的阻力可能無法正常動作。
● 請在IN 側設置過濾器減壓閥，請用除油過濾器供給調質機器。
● 便利保養請留出一定空間。
〔安裝〕
● 氣缸必須上下方向動作。
● 氣缸安裝垂直方向動作角度為±15度以內，同芯度0.05mm 以內。
● 無負載狀態加壓時，有活塞跳出的危險性，必須編入機械后，確認安全再加壓。
● 為防止裝置跳出，請安裝防跳機構。
保養等
日常檢查，定期檢查。
十分注意確認空氣壓力有無，確保安全。
LABYRINTH SEAL?分解整備較困難。動作不良場合，請返回廠商。



LABYRINTH SEAL?最合適壓力控制。
TACO?精密減壓閥
R42 系列?

管接口徑
形式記號
調壓范圍(MPa)
Rc1/4
R42-201-4000
0.04 ～ 0.4
R42-201-8000
0.08 ～ 0.8

? 反饋控制常開溢留式
? 保持敏感，快速應答高壓力設定
? 快速變動短時間恢復設定壓
? IN 側最高壓力：1.0MPa
??詳細請參照產品信息
R50 系列

管接口內
形式記號
調壓范圍(MPa)
Rc1/4
R53-201-00B0
0.05 ～ 0.8
Rc3/8
R53-301-00B0

? 反饋控制綜合式
? 大流量變動迅速應答的主閥
? 背壓瞬間排氣的快速溢流形
? IN側側最高壓力：1.0MPa
??詳細請參照產品信息

●概要／使用　　●形 式記號／外形尺寸　●?特長／使用例　　●使 用說明?

* 內容里，含有一部分舊名稱。敬請諒解。

]]> CPL 超微油霧潤滑裝置 http://www.pinbaiwei.com.cn/products/1390.html Tue, 01 Nov 2016 04:05:27 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1390 分享到：QQ空間新浪微博騰訊微博人人網微信

???? 詳 細 參 數 請 見： http://atc.azbil.com/cn/201-p00/products07.html

cpl-%e8%b6%85%e5%be%ae%e6%b2%b9%e9%9b%be%e6%b6%a6%e6%bb%91%e8%a3%85%e7%bd%ae


CPL超微油霧潤滑裝置
解說





CPL 超微油霧潤滑裝置

超微油霧潤 滑裝置對潤滑油凈化作用，精密控制微少潤滑油量，空氣的冷卻效果，工作機械·專用機械等高速·高精度·高壽命機械最適合的潤滑系統。

（照片為MC5系統）



●產品特長　　●概要與動作原理　　●參考資料


?




特長





●最 適合擔心潤滑油泄漏，排泄的 立形機械潤滑
超微油霧潤滑，潤滑油成細微油霧（超微油霧）在壓縮空氣的作用下，連續不斷向潤滑點搬送。壓縮空氣中成霧狀浮游極微量的潤滑油，形成微少油膜，可抑制潤滑 油自體攪拌摩擦熱發生，維持溫度最小上升，同時，潤滑油對周圍無污染。擔心潤滑油泄漏，排泄的立形機械多數采用。●被 潤滑機械要素的壽命大幅延長
超微油霧潤滑，在選擇油粒子（油霧）尺寸時，油中塵土同時被選擇。其結果，成為超微油霧吐出的潤滑油清凈度在NAS 5級以上。 此為潤滑油清凈度最高等級。更進一步，超微油霧潤滑不是用循環的潤滑，而是新鮮的潤滑油不斷供給潤滑對象。因此，最適合精密機械，清凈的潤滑油極大延長了 機械械要素的壽命。●空 氣的冷卻效果
超微油霧潤滑，噴嘴以高速破壞潤滑部周圍空氣壁，確實對轉動面，摺動面進行噴射。 此時，壓縮空氣斷熱膨脹使溫度降下，從潤滑部排油槽中吸取大量熱量，有抑制溫度上升，因熱形變惡化精度的效果。●防 止切削液塵土侵入
在潤滑部，維持高壓空氣搬送油霧。切削液，塵土內部侵入防止，隔絕傳動面，摺動面異常物造成的污損。

●可 與機械同期運轉，提高作業時間，省能量省資源
裝置供給壓力同時，生成的超微油霧送往潤滑點。這樣，可與工作機械同期運轉，防止空氣與潤滑油的浪費。

●保 養性卓越的集中潤滑裝置
超微油霧潤滑由一主管到潤滑部前由分支管通往各個潤滑對象，進行一處集中潤滑可能。只要在１處確認供油量，調整壓縮空氣，注油等潤滑管理。機械運轉中也可 供油。



●返回頁首


?




概要與動作原理





■概 要

●超 微油霧的發生與搬送
超微油霧潤滑，利用高速空氣的作用，將潤滑油粉碎成細微的油霧（以后稱超微油霧）。發生的超微油霧與壓縮空氣一起在管內低速搬送至各潤滑部（搬送超微油霧 的配管稱主管）。

●形 成薄薄的油膜

超 微油霧潤滑， 在配管末端由油霧噴嘴轉換成易附著的形狀，向各個潤滑點的傳動部，摺動部與空氣一起連續噴射，形成薄薄的油膜。最適合的潤滑是向機械要素的潤滑面盡量形成 薄薄的油膜。多余的潤滑油不但是一種浪費，流體產生摩擦熱等使溫度上升，同時污染周圍環境。相反，潤滑油不足會引起燒損事故。

●控 制微少油量
超微油霧潤滑可正確控制微少油量，清凈最適合量的潤滑油不斷供給潤滑面，維持軸承溫度最少上升，最大限度發揮機械性能。



　




■動 作原理


●空氣調質機器將調 整后的壓縮空氣，流入文丘里管，向油箱高速噴出。 一方空氣先導式泵利用定時器間歇動作，將一定量的潤滑油送往文丘里管。

●潤滑油經文丘 里噴嘴形成細微的油粒子霧，在油霧選別濾杯上部浮游，大部分大而重的油粒子通過回流軟管返回油箱。只有細微輕形油粒子從油霧出口送往主管。

●主管內，超微 油霧以不易附著管壁的干燥油霧（細微輕形粒子）低速度由壓縮空氣搬送。但就這樣噴向軸承等無法附著不適合潤滑。

●干燥的油霧必 須轉換成潮濕的油霧經油霧噴嘴（易附著的大油粒子的霧）。
油霧噴嘴就是將干燥的油霧轉換成潮濕的油霧向潤滑對象摺動面噴射，形成連續均一薄薄的油膜。



　


超微油霧潤滑用潤滑油…超微油霧潤滑多數實績的潤滑油。




軸承（主軸） 軸承，齒輪，其他
TACO 推薦油
DAPHUNE MIST MULIT MU32?※ （ISO VG32）
DAPHUNE MIST MULIT?MU68 （ISO VG68）
出 光興產
DAPHUNE MECHANIC OIL32 （ISO VG32）
DAPHUNE MECHANIC OIL68 （ISO VG68）
COSMO 石油
COSMO MIGHTY SUPER 32 （ISO VG32）
COSMO MIGHTY SUPER?68 （ISO VG68）
MOBIL 石油
MOBIL DTE24 （ISO VG32）
MOBIL DTE OIL RIGHT （ISO VG32）
MOBIL DTE26 （ISO VG68）
―
日 本石油
日石FBK OIL RO32 （ISO VG32）
日石 FBK OIL RO68 （ISO VG68）
ESSO
ESSO TEVESSO 32 （ISO VG32）
ESSO TEVESSO?68 （ISO VG68）




※：DAPHUNE MIST MULIT?MU32/MU68 TACO使用的潤滑油。?


●返回頁首


?




參考資料




■潤滑值（=BI值）計算式（機 械要素1個的潤滑值）


■軸承場合 軸受イラスト
珠軸 承，向心止推球軸承 （球軸承）
滾子軸承（滾輪軸承）
計算式
D: 軸承
K: 系數
深槽·向心止推球軸承?　K=0.012～0.02
圓柱滾子軸承　K=0.02～0.04
圓錐滾子軸承　K=0.06～0.08

※予壓較大場合，系數K使用上限側數值。



■直動裝置場合 直動ユニットイラスト
計算式
L: 塊長
K: 系數（=0.05）※條數（跑道數）4場合。



■絲桿場合 ボールねじイラスト
螺絲軸谷徑與桿卷數為基準，
按以下式計算的潤滑值（BI）。
計算式
D: 谷徑 n: 卷數
R: 列數 K: 系數=0.02



●超微油霧潤滑系 統導入時詳細情況，請向阿自倍尓TA株式會社 營業部詢 問。




■油霧徑與潤滑值（BI）


油霧徑
（mm）		 各油霧噴嘴對應潤滑油（BI）
系列A（一般） 系列D（高速）
φ0.7mm 0.75～1.4BI 0.10～0.18BI
φ1.0mm 1.5～3.0BI 0.19～0.37BI
φ1.2mm 3.1～6.0BI 0.38～0.75BI
φ1.6mm 6.1～11.0BI 0.76～1.40BI
φ2.0mm 11.1～17.0BI 1.41～2.15BI
φ2.4mm 17.1～23.0BI 2.16～2.88BI
●潤 滑對象運動要件，可對應的潤滑值（BI）不同。結合潤滑要件選定系列。
●一 般的潤滑系列A，高速潤滑系列D。
●必 要BI值分割，復數個小徑噴嘴配置潤滑與冷卻均等分布計算。
●詳 細請向阿自倍尓TA株式會社 營業部詢 問。



（注記） 本表算出的油霧噴嘴，使用系列的摘錄。







■供油量算定式 （超微油霧潤滑1小時的消費油量）
計算式
這里，系數0.1～0.3決定潤滑對象。一般為0.15。
0.1（高速主軸）～0.3（齒輪，低旋轉等）決定范圍。
上式為超微油霧計劃時算定式。實際有調整的必要。
直動裝置，絲桿系數為0.05。



* 內容里，含有一部分舊名稱。敬請諒解。



]]> MQL加工裝置 http://www.pinbaiwei.com.cn/products/1389.html Tue, 01 Nov 2016 04:02:54 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1389 分享到：QQ空間新浪微博騰訊微博人人網微信

??? 詳 細 參 數 請 見：http://atc.azbil.com/cn/201-p00/products07.html

mql%e5%8a%a0%e5%b7%a5%e8%a3%85%e7%bd%ae



SEMI DRYLUB：解說

SEMI DRY LUB潤滑裝置

無須改造，新設置工具采用先 進的MQL(*1)SEMI DRY加工。
油霧由希薄～高濃度的調節容易，油霧噴嘴處可調節噴射壓力。
微量油霧間歇噴射潤滑，多用途利用可能。
(*1)]Minimum Quantity Lubrication(最少油量潤滑）

●特 長　　●動作原理　　●實用事例

特長

●只要設置噴嘴就 可對潤滑對象進行潤滑。●2臺泵輸出潤滑 油，從2處不同角度變更位置進行噴射。

●備有各種噴嘴 頭。根據潤滑對象進行選定。

●潤滑油輸出泵由 內裝的空氣脈沖發生器間歇動作，無須電氣定時器控制（空氣驅動方式）。

●有供氣電磁閥與 電氣定時器組成的驅動泵方式。長期間隔驅動及肅靜性要求適宜（電氣驅動方式）。

●只要旋轉把手就 可調整潤滑油吐出回數與吐出量，供氣量，無須使用工具。

●緊湊形。同時裝 置與噴嘴頭連接由柔軟成平行軟管組成，操縱容易，省空間。

●油滴與空氣經噴 嘴頭混合形成由霧。 長通路內油粒凝結較少，可從噴嘴噴出安定粒徑分布的油霧。

●油箱中無加壓狀 態，無論何時注油都可。

□主要用途:
SEMI DRY加工，食品處理/加工裝置，鏈子，凸輪等的潤滑，電線繩纜的潤滑，齒輪·滑塊的潤滑，搬送裝置，防銹處理，刀劍的潤滑， 模型潤滑及其他希望微量噴射的場所。

●返回頁首

動作原理

■供給過濾器/減 壓閥（FRV）IN口清凈的壓縮空氣（max. 0.7MPa）。 減壓閥部調整噴嘴頭與泵的使用壓力。請在0.25～0.5MPa范圍內調整。
■供氣電磁閥（SV）通上電流后，閥打 開空氣流向噴嘴頭與空氣脈沖發生器（PG）。噴嘴適配器途中，用流量調整螺絲（AS1/2），可調整空氣的流量。
■經電磁閥（SV）的空氣，供給間歇驅 動泵（P1/2）的脈沖發生器（PG）。脈沖發生器（PG）輸出的空氣間歇驅動泵。即，空氣脈沖的輸出使2臺泵（P1/2）同時動作，將 一定量的潤滑油（液劑）從油箱中吸上，從泵的OUT側吐出（各自泵吐出等量的潤滑油）。
注意：?? 如使用一臺泵場合，請將另一臺泵的吐出口處在開放狀態。用封塞關閉會阻礙泵的動作。

■泵吐出的潤滑油 （液劑），經外徑4mm/6mm平行軟管分別進入噴嘴適配器（N01）的油·氣混合作用部。
在這里，油氣混合，形成微量潤滑油霧，由油霧噴嘴向加工具等潤滑對象噴射。

■請與用途相合選擇 噴嘴頭（N1/N2）。另外，噴出的油霧成圓霧狀。
電氣脈沖形裝置，用電氣定時器·電磁閥取代空氣脈沖發生器（PG）驅動泵。

●返回頁首

實用事例

拉刀加工

拔出拉刀		 鉆孔加工

鉆孔		 鋸盤加工?

棒材切斷
銑刀加工

正面銑刀		 絲錐加工

螺絲豎立		 旋削加工

外圓削





]]> 大流量排氣型減壓閥（精密型） http://www.pinbaiwei.com.cn/products/1388.html Tue, 01 Nov 2016 03:57:41 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1388 分享到：QQ空間新浪微博騰訊微博人人網微信

????? 詳 細 參 數 詳 見：http://atc.azbil.com/cn/201-p00/products05.html

%e5%a4%a7%e6%b5%81%e9%87%8f%e6%8e%92%e6%b0%94%e5%9e%8b%e5%87%8f%e5%8e%8b%e9%98%80%ef%bc%88%e7%b2%be%e5%af%86%e5%9e%8b%ef%bc%89

反饋控制精密減壓閥
R42系列



CONTENTS
與他社產品性能比較
使用
形式記號
形式記號表示法
動作説明
特性曲線
R42-201-8000
特性曲線
R42-201-4000
特性曲線
R42-201-2000
主要零部件材質
使用注意事項
外形尺寸圖
最合適精密壓力調整所必須的空 氣體系減壓閥。壓力精度高才可生產高品質產品。

? 設定壓力流量域廣，精度高且安定
? 大流量溢流流路OUT側背壓上升得到控制
? 追隨流量變動的卓越反饋控制形
? 采用常開溢流孔維持高精度設定壓力
? 容易的壁板安裝（附壁板螺母）
? 另有誤動作防止形
R42シリーズ
R42系列



]]> 微壓減壓閥 http://www.pinbaiwei.com.cn/products/1387.html Tue, 01 Nov 2016 03:56:30 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1387 分享到：QQ空間新浪微博騰訊微博人人網微信

????? 詳 細 參 數 請 見：http://atc.azbil.com/cn/201-p00/products05.html

%e5%be%ae%e5%8e%8b%e5%87%8f%e5%8e%8b%e9%98%80

微低壓減壓閥
R8M系列

概要／特長

●概 要／特長　●動作說明　●使用　●形式記號　●操作說明　●外形尺寸


●安 定控制微低壓（1kPa～）
●微低壓設定瓦斯（N2?, CO2?, 壓縮空氣），無浪費的非溢流形
●直動形減壓閥構造，動作 確實
●30mm角大小基準，輕 量緊湊設計

動作說明

●概要／特長　●動 作說明　●使用　●形式記號　●操作說明　●外形尺寸

減壓閥是利用膜片 上下作用調壓彈簧的負載(W)與OUT側壓力(P2)的平衡，膜片聯動閥的開閉來調整壓力的。
旋轉調壓螺絲壓縮彈簧，膜片下壓，與膜片聯動閥栓介入打開閥，使IN側流體流向OUT側。
流體的壓力由下向上作用膜片。
此力與調壓彈簧的負載相對抗。
調壓彈簧的負載相當壓力為止OUT側壓力上升，膜片上移至閥關閉。
此時OUT側壓力未流動時為設定壓力。
OUT側的流體被消費，平衡狀態被破壞，結果膜片下壓。
打開閥IN側流體流向OUT側。
OUT側的壓力恢復，膜片上下壓力達到平衡時，閥關閉。
就這樣，維持OUT側的壓力。



使用

●概要／特長　●動 作說明　●使用　●形式記號　●操作說明　●外形尺寸

使用
使用流體 清凈干燥的空氣(無油分，經5μm過濾器過濾的空氣)
一次側最高使用壓力 0.08MPa或0.3MPa（由形式?jīng)Q定）
有無溢流 無（無溢流形）
周圍溫度 0～60℃
連接方法 Rc 1/8，O.D?4 或 6mm軟管連接（特 殊使用）
質量 0.1kg

※可設設 定控制壓力變動的 ２聯式形。
主要零部件材質
部品名 材質
主體 鋁銅合金(防蝕鋁處理)
閥罩 鋁銅合金(防蝕鋁處理)
膜片 丁腈橡膠
調壓彈簧 不銹鋼鋼線，鋼琴線
閥 不銹鋼，丁腈橡膠
閥彈簧 不銹鋼鋼線
閥桿 不銹鋼
螺絲類 不銹鋼



形式記號表示法

●概要／特長　●動 作說明　●使用　●形式記號　●操作說明　●外形尺寸

[4]
 閥尺寸
1
 1/8



[5]
 口徑連接
O
 Rc1/8
K
 外徑?6mm軟管連接?*
J
 外徑?4mm軟管連接?*

*=特殊使用?
R8M – 1 0 0 – K 1 4 0
系 列名 [4] [5] [7] [8] [9]



[7]
 調壓范圍
1
 0.01～0.10MPa (10～100kPa)
J
 0.005～0.025MPa (5～25kPa)
L
 0.002～0.007MPa (2～7kPa)
K
 0.001～0.003MPa (1～3kPa)
[8]
 有無溢流
1
 無溢流



[9]
 閥罩/附件
4
 螺絲
T
 誤動作防止



安裝說明

●概要／特長　●動 作說明　●使用　●形式記號　●操作說明　●外形尺寸

安裝注意
● 主體側面表示的口徑相合進行配管。安裝角度無制限。
● 過濾后，請安裝油霧器。



安裝注意
● 請使用無油分，經5μm濾芯過濾的清凈壓縮空氣。同時，請使用不活性煤氣。
● 配管內如混入異常物是造成不良的原因。擰進減壓閥接頭時，密封帶等不要混入配管。
● IN, OUT側連接口接反后供氣，會造成其他機器的破損。
● 安 裝后，開始供氣前，必須將調壓螺絲反時針(向左）旋轉，調壓彈簧的負載必須為零。之后，IN側供氣，調壓彈簧按順時針慢慢地(向右）旋轉，直到OUT側 所設定壓力為止。從高壓向低壓設定時，調壓彈簧慢慢地按反時針（向左）旋轉，OUT側流體放入大氣，OUT側壓力一旦低于希望設定値后，進行再設定。
● 減壓閥IN側安裝閥ON/OFF時，OUT側壓力可能不安定。
● 內部泄漏量并非為零。能內部泄漏對應OUT側壓力上升。



設定壓力
● 慢慢地解除鎖定螺母。調整后必須擰緊鎖定螺母。
● 從低壓至高壓:邊看壓力表邊按順時針(向右）旋轉。
● 從高壓至低壓:調壓彈簧慢慢地按反時針（向左）旋轉，OUT側流體放入大氣，OUT側壓力一旦低于希望設定値后，進行再 設定。



保養
● 分解時，必須使IN側，OUT側的壓力為零。
● 完全擰松調壓彈簧后，才能卸下閥罩，彈簧支承，調查彈簧，膜片Assy ，閥桿。
● 主體底部C形固定輪卸下后，可取出金屬板，閥彈簧，閥。
● 檢查各零部件的損傷，破損，不良品請與新品交換。
● 洗凈請用溫水參入中性洗滌劑，或酒精。清凈后必須充分干燥后使用。
● 金屬板部的O形圈請塗布少量油脂。



故障與對策
狀態
原因
對策
1 OUT側壓力與IN側相同。 a 閥未關閉。 塵土，油分附著閥時動作不良。洗凈閥或交換。
b 閥內有塵土。 除去塵土，確認有否損傷。
c 閥彈簧折損 交換零部件。
d 閥的密封面已損傷。
e 主體側閥座已損傷。
2 旋轉調壓彈簧
OUT側壓力不上升。		 a IN側壓力太低。 到減壓閥為止的配管，機器有無異常。
b 空氣過濾器堵塞。
c 膜片損傷。 請交換。
d IN側壓力太高。 請在使用范圍內使用。
3 流體未消費
OUT側壓力低下。		 a 有外部泄漏。 請用肥皂水對金屬板部，閥罩的孔，主體，閥罩間有無泄漏進行確認。
b 有無配管泄漏。 請用肥皂水確認連接部是否泄漏。

外形尺寸圖

●概要／特長　●動 作說明　●使用　●形式記號　●操作說明　●外形尺寸


單位：mm?

?
2連式參考図

●概要／特長　●動 作說明　●使用　●形式記號　●操作說明　●外形尺寸

]]> 氣檢（壓差傳感器） http://www.pinbaiwei.com.cn/products/1386.html Tue, 01 Nov 2016 03:55:12 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1386 分享到：QQ空間新浪微博騰訊微博人人網微信

???? 詳 細 參 數 請 見：http://atc.azbil.com/cn/201-p00/products03.html

%e6%b0%94%e6%a3%80%ef%bc%88%e5%8e%8b%e5%b7%ae%e4%bc%a0%e6%84%9f%e5%99%a8%ef%bc%89

低成本，精密，檢出加工物落座/檢出尺寸傳感器
空氣檢出器

????????????? ■有無工作面，確認加工物落座，檢出尺寸，確認機械?裝置的動作，控 制工具的折損等?高精度檢出。
使用分野
● 飛濺的水沫，金屬粉等較多的場所檢出
工作機械，沖壓機機械，鋳造機械，成形機，制材機，其他各種自動化裝置
● 非接觸必要的裝置檢出
制造機械，玻璃加工機，塑料成形機，充填機等
● 耐環境性（耐熱，耐水性）必要裝置的檢出
鋼鐵機械設備，輪胎成形機，清凈機等
● 精密尺寸的自動判定
工作機械，研磨機，分別機，電氣（電子）部品加工等
エアリミッタ?エコノミッタ
空氣檢出器?經濟閥



空氣檢出器特長



??????????? 背圧の変化を検出■易使用，重復精度高的工作面檢出傳感器

空氣檢出器，空氣噴出口捕捉接近物體（工作面）的背壓變化，介入壓力開關發出電氣信號。
利用空氣簡單原理易使用，可長時間，安定檢出工作面。

悪い環境でも確実な検出■惡劣環境也能確實檢出

空氣檢出器利用空氣變化易檢出的方式。
工作面加工時切削液，金屬粉由檢出部空氣除去，可長時間安定動作。
検出部は非常にコンパクトです

????????? ■檢 出部非常緊湊

空氣檢出器的檢出部僅用φ1mm、φ1.5mm的檢? 出噴嘴向工作面噴射。
可向冶金工具，機器部分直接加工，檢出小工作面，容易在限定范圍內多點檢出。

省スペースで多點検出に適した連式タイプ■適合省空間多點檢出聯式

多點同時檢出，多工程順次檢出，聯式形小裝置。
底成本，安定多點檢出，可調整１處。
如與經濟閥并用，成本更低，省空氣，檢出安定。



空氣檢出器用途

●確 認工作面的落座
ワークの著座確認_1　ワークの著座確認_2　ワークの著座確認_3
●確認工作面形狀?尺寸ワークの形狀?寸法の確認
●確認機械?裝置 的動作
機械?裝置の動作確認
●檢出鉆頭等工具 的折損ドリルなど工具の折損検出



空氣檢出器的動作說明



???????????? エアリミッタの作動説明 空氣檢出器是利用空氣的噴出口（檢 出噴嘴）與工作面距離（間隙）的背壓變化，背壓達到壓力開關的設定壓力時，輸出電氣信號。

● S51系列備有固定限流孔（φ0.7mm或φ1.2mm）與間隙調整針閥。
● AOL-112系列由流量調整螺絲調整可變限流孔。
未附間隙調整針閥。



]]> 大流量排氣型減壓閥（超高速型） http://www.pinbaiwei.com.cn/products/1385.html Tue, 01 Nov 2016 03:54:07 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1385 分享到：QQ空間新浪微博騰訊微博人人網微信

???? 詳 細 參 數 請 見：http://atc.azbil.com/cn/260reg-r50/r50.html

%e5%a4%a7%e6%b5%81%e9%87%8f%e6%8e%92%e6%b0%94%e5%9e%8b%e5%87%8f%e5%8e%8b%e9%98%80%ef%bc%88%e8%b6%85%e9%ab%98%e9%80%9f%e5%9e%8b%ef%bc%89

快速溢流減壓閥
R50系列　(Rc1/4～Rc2)



系列概要

●系 列概要　　●共同使用　　●特性　　●R50-0　　●R50-R　 　●R50-M

● 廣流量域進行精密壓力調整。
● 對應各種供氣線的壓力控制。
● 快速溢流機能： 大流量溢流閥OUT側背壓（設定壓力以上）瞬時排出，返回設定壓 力。
● 反饋控制： 2次側壓力通過反饋回路檢知，迅速應答壓力變動，維持高精度設定 壓力。



R50系列
 R50-0 綜合反饋式
R50-R 遠程控制反饋式
R50-M 遠程控制式
ハイリリーフレギュレータ R50シリーズ
R50-M，R50-R，R50-0 系列





用途例
● 各種平衡壓力控制
● 各種壓力 張力控制
● 液體箱液面的背壓/加壓控制
● 砂輪，拋 光的精確控制
● 張力滾子調整控制
● 高低壓回路的快速溢流轉換



共同使用

●系列概要　　●共同使用　　●特性　　●R50-0　　●R50-R　 　●R50-M


R50-0
R50-R
R50-M
使用流體
經(5μm)以下過濾的壓縮空氣?*1
IN側最高壓力
1.0MPa
周圍溫度
5～60℃
動作方式
綜合反饋式
遠程控制反饋式
遠程控制式
調壓范圍*2
0.05～0.8MPa
0.05～0.8MPa?*3
有無溢流
快速溢流式
標準裝置品
托架，壓力表連接用附加器





*1 R50-M系列遠程控制式操作場合，可使用40μm以下過濾器。
*2 減壓閥OUT側壓力為0，或超過調壓范圍也能調整。請將OUT側壓力控制在調壓范圍內。
*3 但是，先導減壓閥的調壓范圍，請在上述范圍內使用。



動作特性圖

●系列概要　　●共同使用　　●特性　　●R50-0　　●R50-R　 　●R50-M

先導減壓閥NRV-802D(11-204形)使用時的特性曲線。



調壓特性曲線
調圧特性曲線 R53-401-M0B0 調圧特性曲線 R58-803-M0B0
流量特性曲線
流量特性曲線 R53-401-M0B0 流量特性曲線 R58-803-M0B0
溢流特性曲線
リリーフ特性曲線 R53-401-M0B0 リリーフ特性曲線 R58-803-M0B0
輸出線圖 （遠程控制形）
出力線図（リモコン形）





●系 列概要　　●共同使用　　●特性　　●R50-0　　●R50-R　 　●R50-M



]]> 大流量電磁閥 http://www.pinbaiwei.com.cn/products/1383.html Tue, 01 Nov 2016 03:50:51 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1383 分享到：QQ空間新浪微博騰訊微博人人網微信

???? 詳 細 參 數 請 見：http://atc.azbil.com/cn/201-p00/products01.html

%e5%a4%a7%e6%b5%81%e9%87%8f%e7%94%b5%e7%a3%81%e9%98%80

大流量電磁錐閥
460（4通閥）,360（3通閥）,260（2通閥）系列



特長

錐閥具有優良的應答性，緊湊的主體對應大流量。同時，受塵土，排水的影響較小，故障較少。適合大流量氣路的轉換。一般特性以上的性能加上高耐久性與保養性的錐閥，為生產性向上作出較大貢獻。



●?高耐久性
摩擦少，高耐摩耗性的特殊表面處理后的活塞摺動部與高質量墊圈素材采用，維持高耐久性。●?法蘭連接與主體安裝/拆卸容易
3種主體基本尺寸：小口徑（3/8B基準：Rc1/4～Rc1/2）、中口徑(1B基準：Rc1/2～Rc1 1/4）、大口徑（1 1/2B基準：Rc1 1/4～Rc2）各接口范圍與主體共通?？膳c相宜的管接口徑連接。管接口徑尺寸不同，為方便保養，減少庫存縮短交換時間。●?DIN形電線連接
主體基本尺寸：3/8B基準，1B基準 電磁閥采用DIN形連接，配線口方向融通性，維護性豐富。●?配管連接方向可轉換。
可改變托架安裝位置。lN口可右側配管也可左側配管。大口徑閥的便利機能。

●?可轉換內部先導/外部先導
出廠時，標準品為內部先導式。用戶可簡單轉成外部先導式。(真空用，高低壓轉換用僅為外部先導式。)

●?也可無供油使用
定期檢查時必須加油，也可無供油使用。
（大口徑：1 1/2B基準/**B系列請供油使用。）

 法蘭連接
IN口徑從右側配管
IN口徑從左側配管

內部先導轉為外部先導的要領



1. 必須停止供氣，待閥內壓力為0。
2. 卸下閥罩與隔離板。
3. 閥罩下隔離板孔內附有橡膠塞。
460形有2個，360形?260形有1個。
4. 從隔離板取出的橡膠塞塞入主體IN口側的先導氣路（460形有2處）。
5. 隔離板，閥罩復位作業完了。
注意：請十分注意，分解時不要遺失零件部件。

外部先導式使用壓力

● 主閥側壓力0.05～0.15MPa場合，先導壓力要高出0.15～0.2MPa使用。
● 主閥壓力0.15MPa以上時，先導壓力與主閥壓力同壓，或不超過0.3MPa范圍內設定。

法蘭口與蓋板

法蘭口與蓋板管接口徑變更時（→法蘭口）、
蓋板（任意）取代托架時（→蓋板）。





管接口徑 各系列法蘭口徑品種記號
463?363?263 468?368?268 46B?36B?26B
Rc1/4 92010-02 [92059-01] – –
Rc3/8 92010-03 [92059-02] – –
Rc1/2 92010-04 [92059-03] 9230-04 –
Rc3/4 – 92030-06 –
Rc 1 – 92030-10 –
Rc 1 1/4 – 92030-12 92050-12
Rc 1 1/2 – – 92050-14
Rc 2 – – 92050-20
法蘭蓋板 92009 92029 92049



上表各品種附墊圈與螺釘組合。
[ ]內為463系列的供氣法蘭品種記號





]]> STR推桿型 http://www.pinbaiwei.com.cn/products/1306.html Sat, 22 Oct 2016 10:15:16 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1306 分享到：QQ空間新浪微博騰訊微博人人網微信

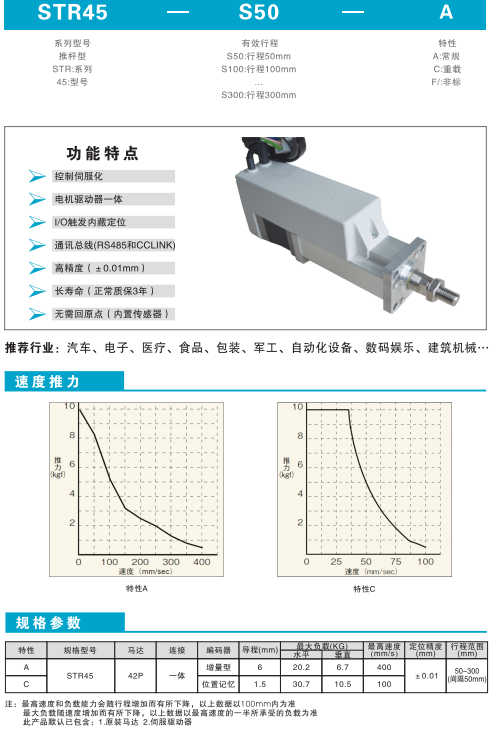

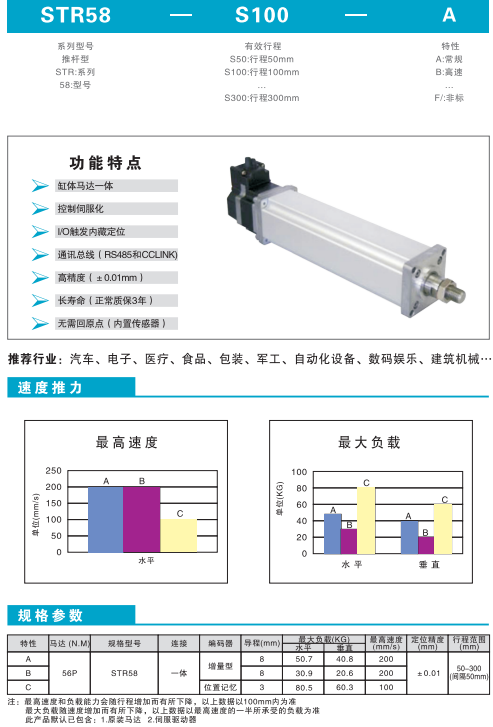

str58
str01 str02 str03 str04

]]> STE推桿型 http://www.pinbaiwei.com.cn/products/1300.html Sat, 22 Oct 2016 10:10:58 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1300 分享到：QQ空間新浪微博騰訊微博人人網微信

ste40
ste01 ste02 ste03 ste04

]]> SHQ滑臺型 http://www.pinbaiwei.com.cn/products/1294.html Sat, 22 Oct 2016 10:09:28 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1294 分享到：QQ空間新浪微博騰訊微博人人網微信

shq45
shq01 shq02 shq03 shq04

]]> SHL滑臺型 http://www.pinbaiwei.com.cn/products/1288.html Sat, 22 Oct 2016 10:07:32 +0000 http://www.pinbaiwei.com.cn/?post_type=products&p=1288 分享到：QQ空間新浪微博騰訊微博人人網微信

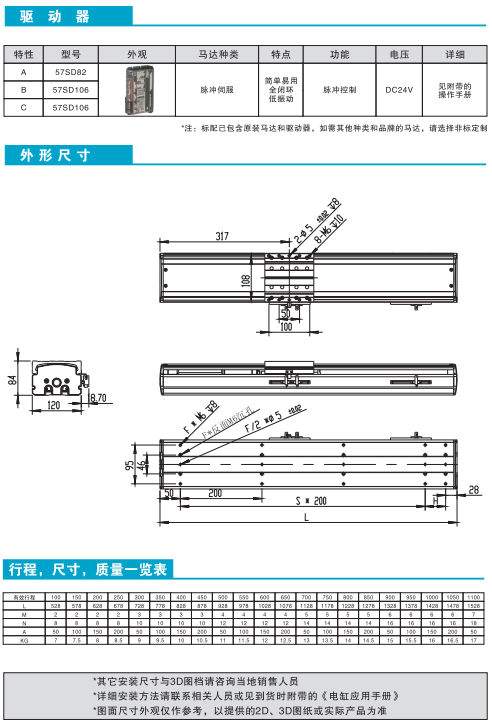

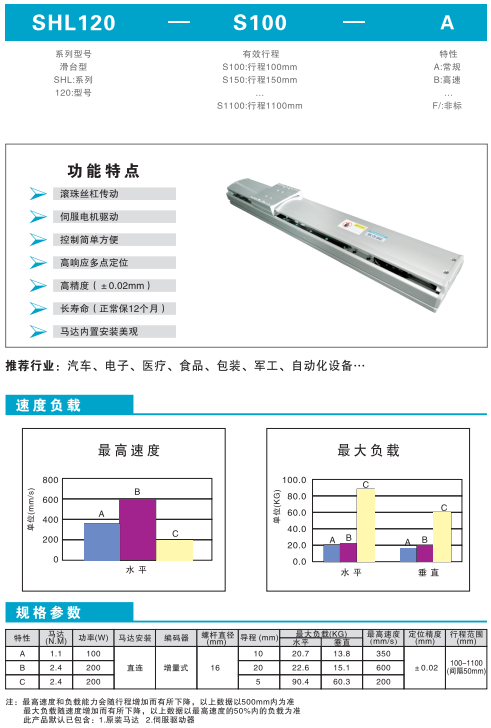

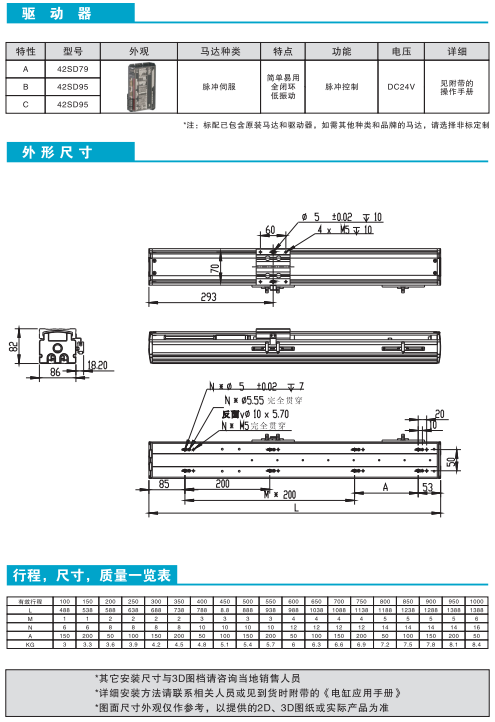

shl86
shl01 shl02 shl03 shl04

]]>
